Chantiers escaliers hélicoïdaux
Découvrez le montage des escaliers hélicoïdaux acier Retour aux chantiers
Chantier escalier 2 UP Saint Ouen

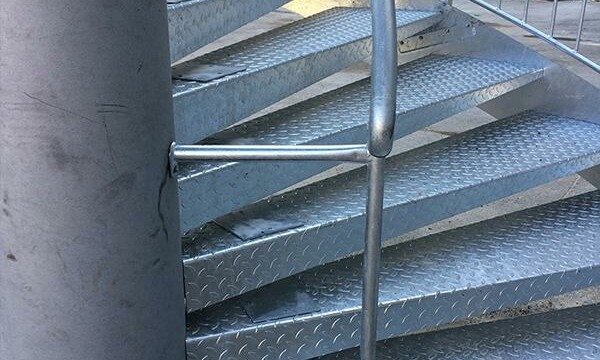

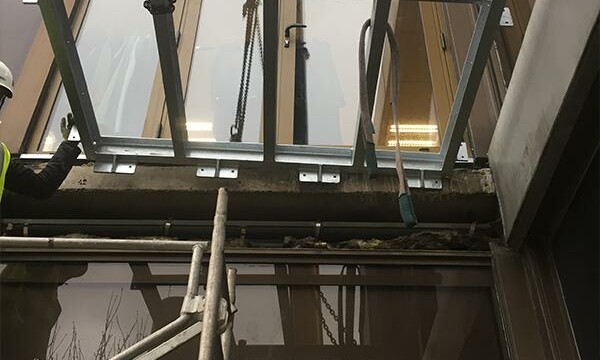

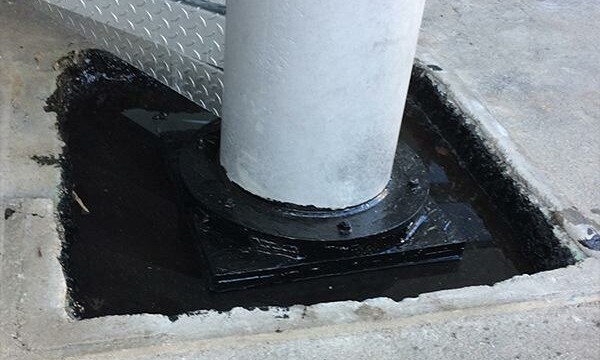

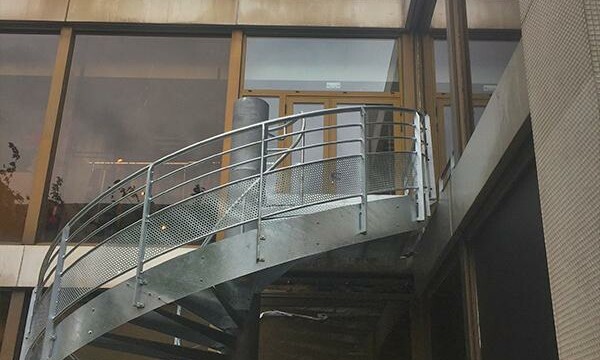

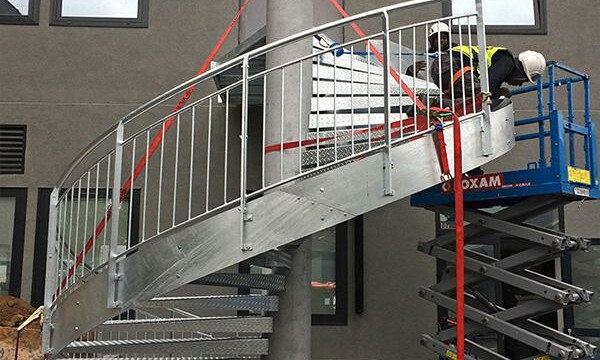

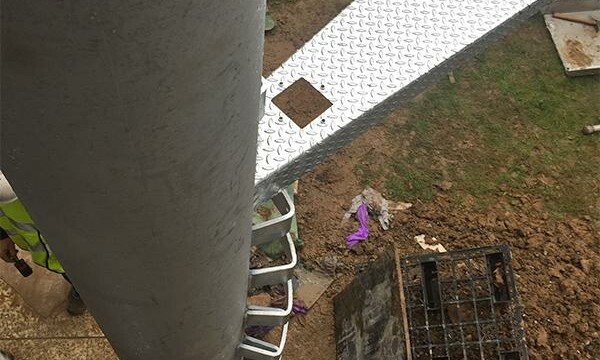

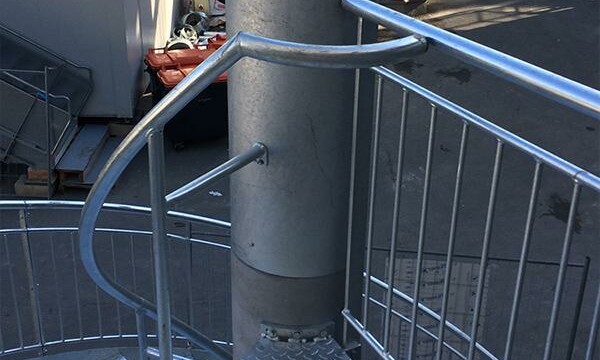

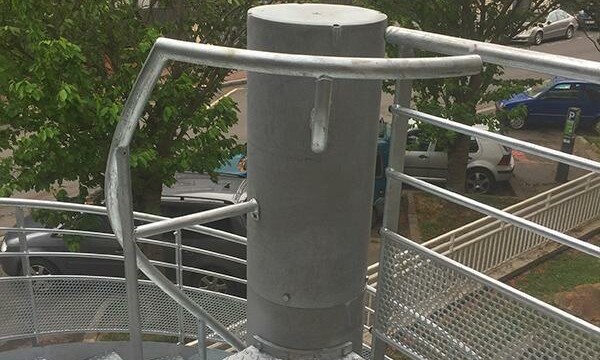

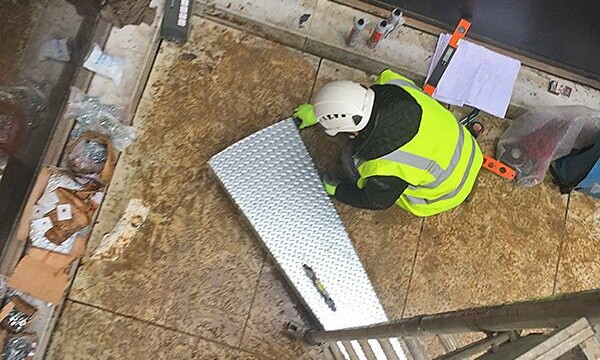

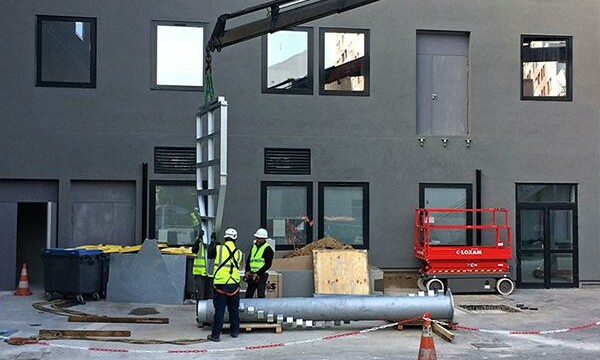

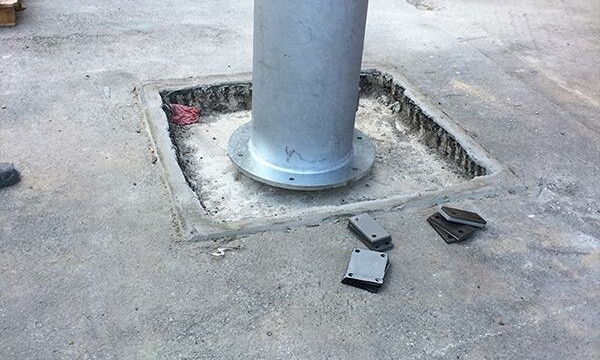

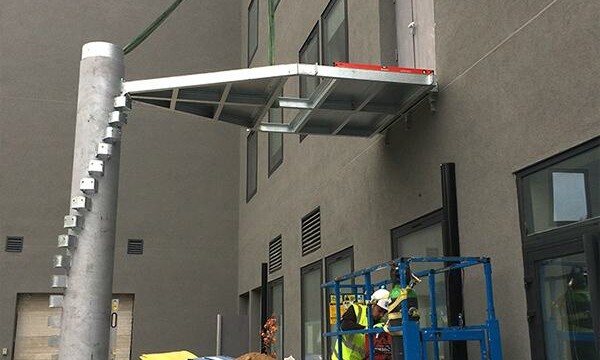

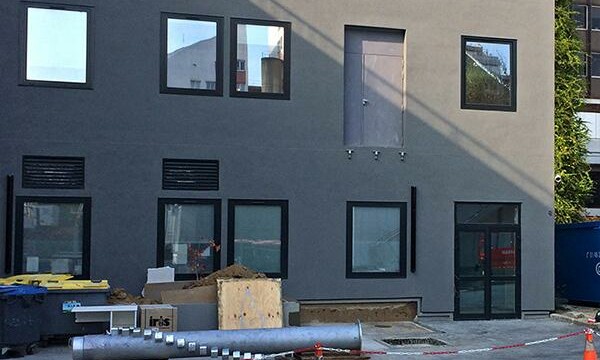

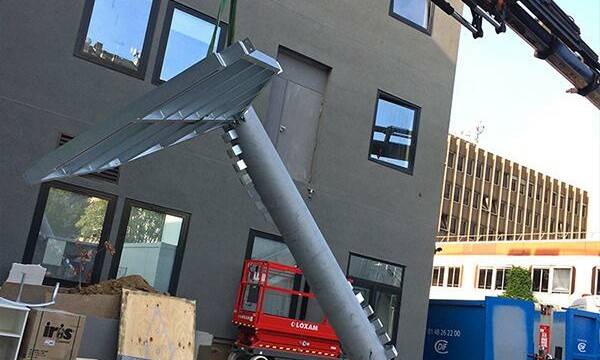

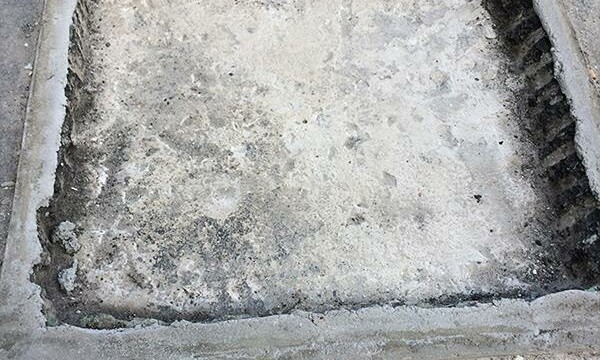

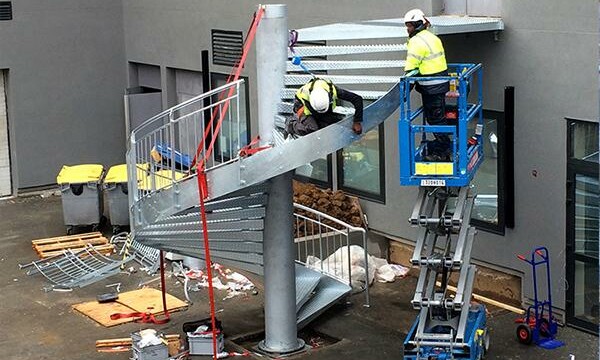

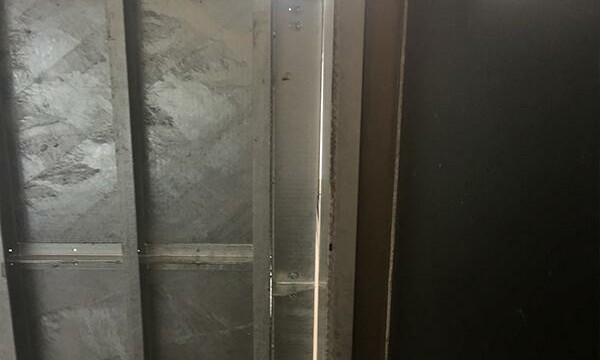

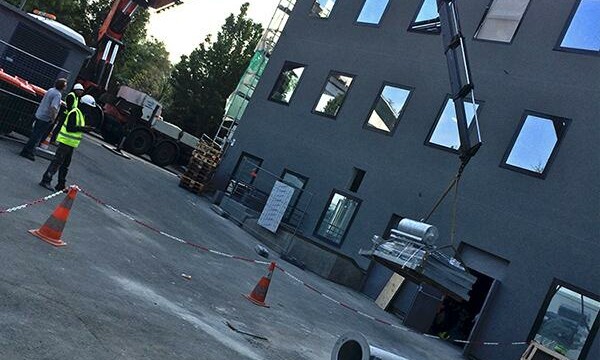

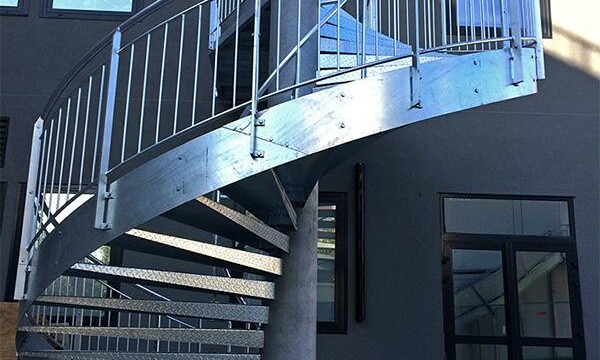

Bienvenu au nord de Paris, plus exactement à Saint Ouen. Ce chantier de pose d’un escalier de secours possède la particularité de se trouver au-dessus d’un parking souterrain. Le poids sur dalle étant limité, nous avons dû effectuer la manœuvre de levage via un bras de grue. Pour information, le poids total de l’escalier dépasse les 2 tonnes. Sur les photos on peut voir la création d’un massif béton censé accueillir l’énorme fut de cet escalier hélicoïdal en 2 UP. Le guidage du palier s’est effectué à l’aide d’une lunette laser ; la console était en attente sur l’isolation. Toujours limité par le poids, notons que l’installation du limon avec les garde-corps s’est faite avec l’aide d’une nacelle. Il ne reste plus qu’à installer la main courante intérieure. Sur l’avant dernière photo, nous venons de couler la résine pour effectuer la chappe d’étanchéité. Au totale, la pose de cet escalier a duré 3 jours (la limitation des engins de levage a ralenti un peu le montage). Mais toutes les opérations se sont bien déroulées et notre escalier hélicoïdal est parfaitement opérationnel aujourd’hui.
Escalier hélicoïdal 1 up Saint Ouen

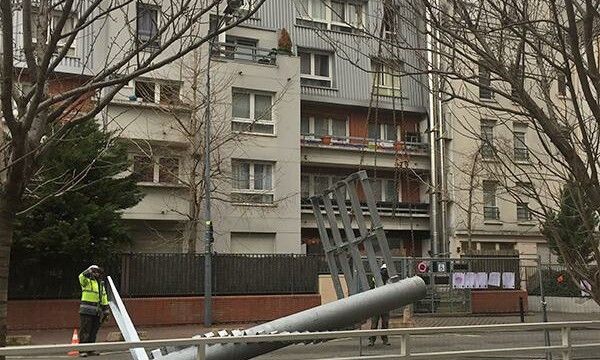

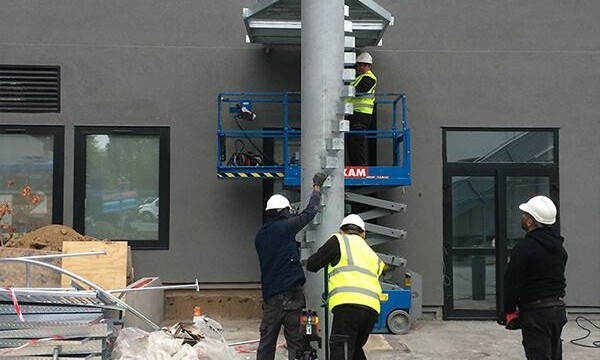

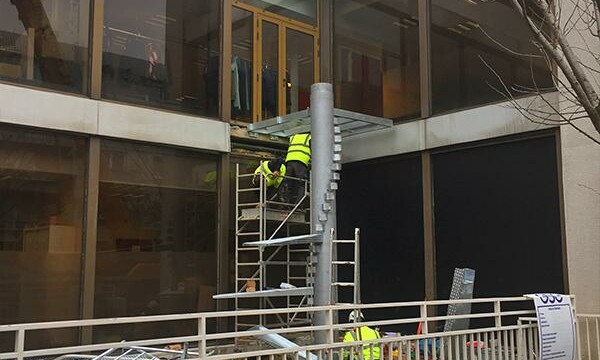

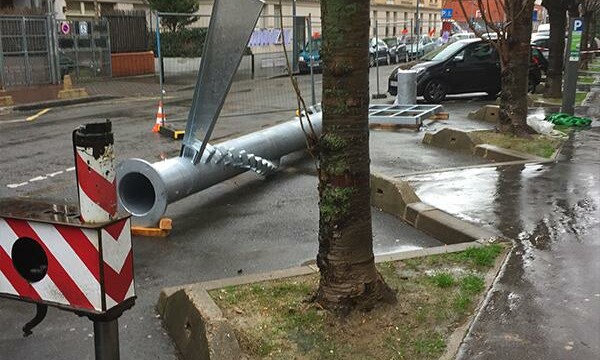

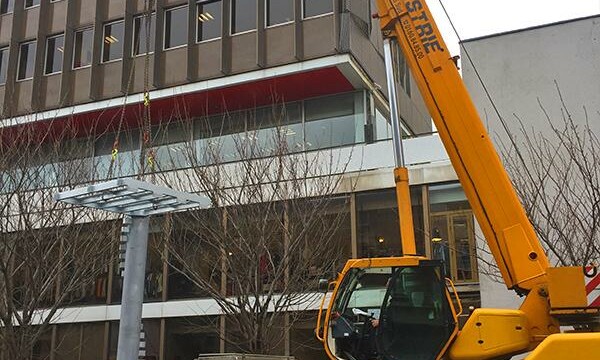

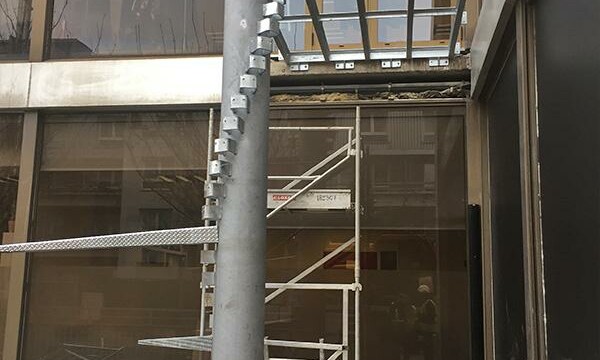

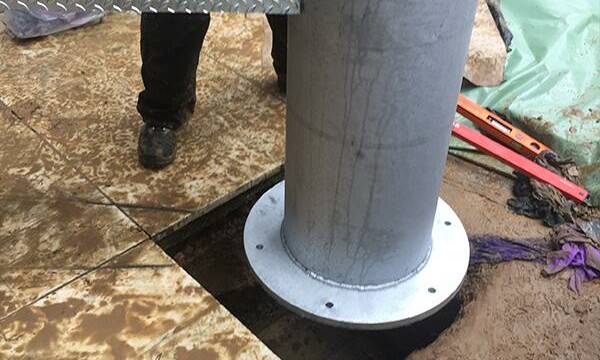

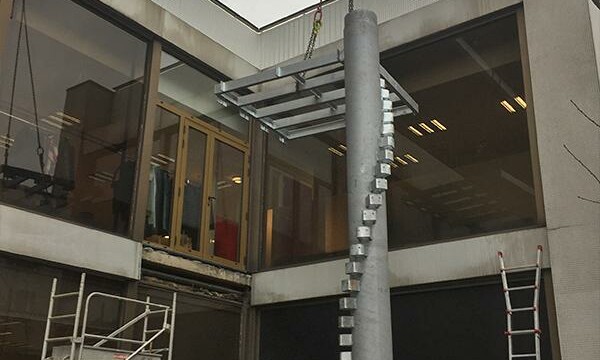

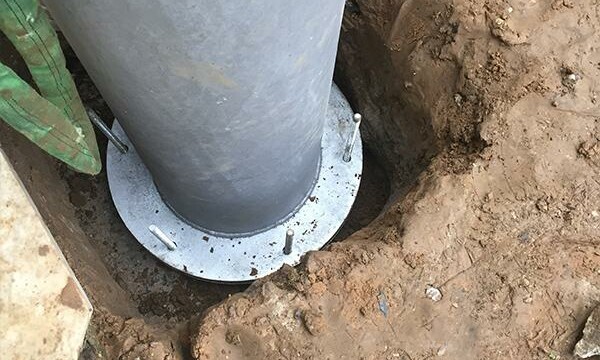

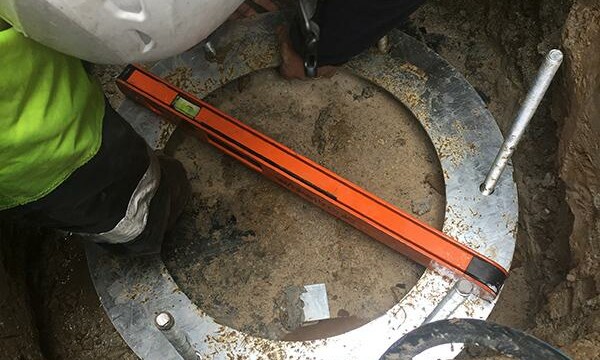

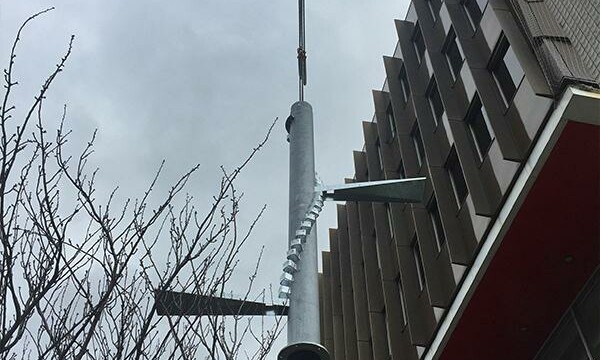

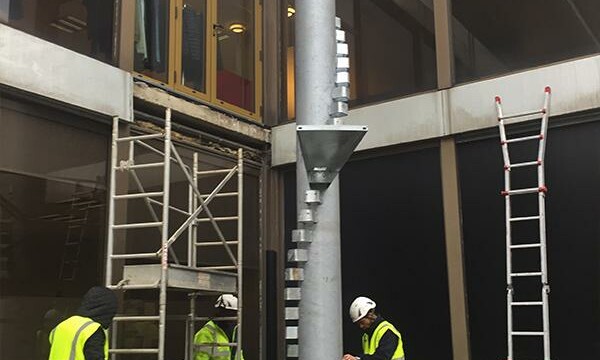

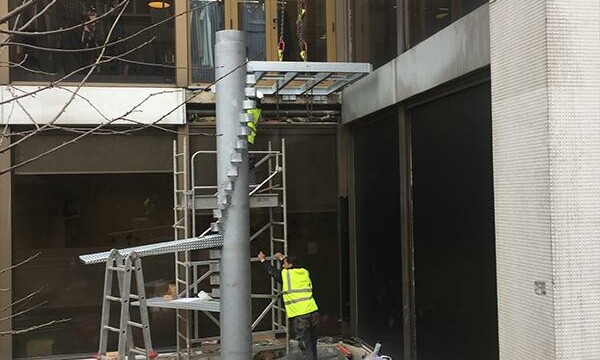

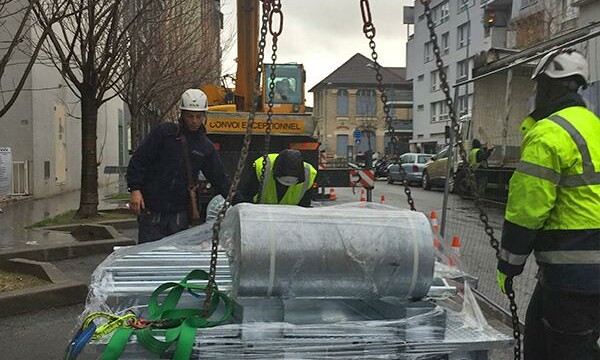

On reste à Saint Ouen pour la pose d’un second escalier hélicoïdal en acier. Ici on a fait preuve d’une étonnante réactivité. Ce chantier s’est déroulé en 2 phases. La première : Réception de l’escalier, installation de la cale de rehausse pour accueillir le fut ; (auparavant il y a eu un décaissement de 600 mm et la création d’une dalle de soutien). Une fois la cale mise à niveau, nous avons procédé à l’élingage. Comme vous pouvez le constater, 2 marches sont déjà installées. La marche du bas correspond à la première marche de l’escalier (elle va servir de repère de montage pour les suivantes). La deuxième marche que vous voyez en haut est une marche qui agis comme contre-poids pour l’élingage (nous passons extrêmement près des fenêtres du bâtiment). Une fois le calibrage effectué, nous pouvons redescendre le fut pour installer le palier. Deuxième phase, l’installation : Cette fois le palier est fixé au fut, nous pouvons l’élinguer de nouveau pour l’encrer au sol et fixer le palier au mur. Une fois fixé, nous installons les autres marches et les garde-corps.
Escaliers hélicoïdaux et montage
Chaque site est différent: Aucun terrain n’a la même base, les bâtiments sont réalisés avec des matériaux variables, certains sites sont sensibles…il existe une multitudes de configuration auquel nos équipes de montage doivent faire face pour monter un escalier hélicoïdal. La pose de l’escalier est assez commune à tous les chantiers: Réception matériel, mesures, élingage, fixation…Mais attention ! Même en respectant les plans et le protocole de montage, ce type de matériel possède des pièces au poids conséquent. Les déplacement de charges lourdes exposent les personnes situées dans la zone de travail à un risque de collision ou d’écrasement. Une équipe fortement expérimenté est donc recommandé.
